Programovatelný DC zdroj GW Instek PSW 30-72

Technické parametry

• výstupní napětí 0 až 30 V, proud 0 až 72 A
• výstupní výkon 720 W
• režim konstatního napětí a proudu
• nastavitelná rychlost přeběhu
• ochrana OVP, OCP a OHP
• možnost sériového (2 zdroje) a paralelního (3 zdroje) řazení
• zvlnění 7 mVrms
• přesnost nastavení napětí 0,05 % + 10 mV
• přesnost nastavení proudu 0,1 % + 30 mA
• rozlišenínapětí/proudu 1mV/1mA (při ovládání z PC)
• tlačítko zap./vyp. výstupu
• LAN, USB a analogové rozhraní
• volitelně GPIB-USB adaptér
• LabView ovladač
• návod pouze v anglickém jazyce
• záruka 24 měsíců

Řada DC zdrojů GW Instek PSW

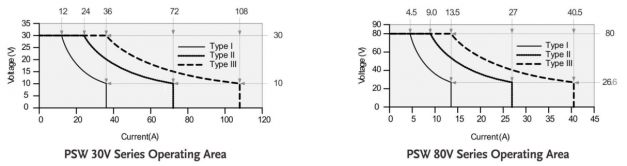

Řada PSW nabízí jednovýstupové, spínané zdroje s maximálním výstupním výkonem 1080W. V uvedené řadě je výběr ze 6 typů zdrojů se dvěma maximálními výstupními napětími 30V a 80V, výstupní výkony pak můžou být 360W, 720W a zmiňovaných 1080W. Zdroje, jelikož jsou vícerozsahové, tak umožní pokrýt širší spektrum aplikací, navíc je možné jejich sériové a paralelní zapojení. U sériového řazení lze propojit dva zdroje u paralelního zapojení se jedná o propojení max. tří zdrojů.

Zdroje PSW pracují v režimu konstantního proudu či konstantního napětí. U standardních napájecích zdrojů dochází při přechodu z režimu konstantního napětí na režim konstantního proudu ke špičkám, které se dají demonstrovat např. při připojení LED diody. U zdrojů PSW je možné vybrat prioritu režimu konstantního proudu a předejít vzniku proudové špičky s cílem ochránit testované zařízení.

Přístroje jsou standardně vybaveny rozhraními USB a LAN, příplatkově lze objednat i GPIB-USB rozhraní. Ke všem rozhraním je možné získat LabView ovladač a PC program s možností ukládání dat (tzv. DataLogging). Samozřejmostí je pro tuto kategorii zdrojů analogové ovládání a měření. Příslušný konektor je osazen na zadní straně přístroje. Analogovým ovládáním můžeme řídit výstupní napětí zdroje, a to buďto externím napětím či vnějším odporem, nebo můžeme řídit zapnutí a vypnutí výstupu. Na jiných pinech stejného konektoru je k dispozici výstup pro měření výstupní napětí a proudu zdroje.

Další specialitou, kterou řada PSW nabízí, je možnost nastavení rychlosti přeběhu pro výstupní napětí nebo proud. Funkce zpožděného zapnutí/vypnutí výstupu umožňuje nastavit přesný čas zpoždění, kterým zapneme či vypneme výstup zdroje. Tuto funkci převážně využijete při spojení více PSW zdrojů a při potřebě generovat více hladin výstupního napětí.

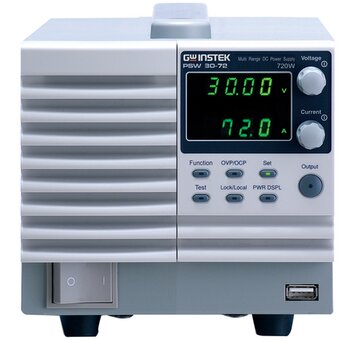

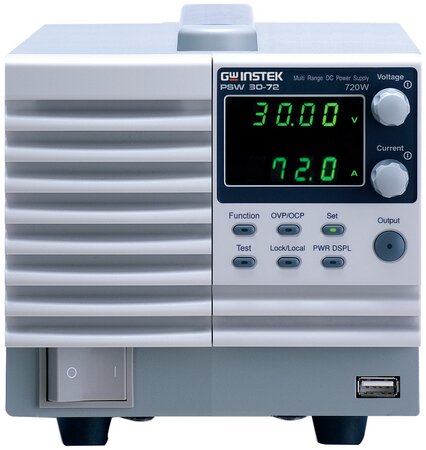

K ovládání přístroje jsou na předním panelu osazeny dva potenciometry pro nastavení výstupního proudu a napětí, tyto hodnoty jsou zobrazovány na dvouřádkovém LED displeji. K ovládání dalších funkcí slouží 6 funkčních tlačítek (např. výběr pracovního režimu) a posledním je tlačítko aktivace výstupu.

Výstupy zdrojů jsou standardně osazené šroubovými svorkami na zadní straně, jako příslušenství je možné objednat panel se svorkami umožňující připojení testovaného zařízení z přední strany. Velikost zdrojů je navržena tak, aby byly jednoduše vestavitelné do racku. Na šířku 19" racku je možné vedle sebe naskládat 6ks zdrojů o výkonu 360W, 3ks zdrojů o výkonu 720W a nebo 2ks zdrojů o výkonu 1080W.
