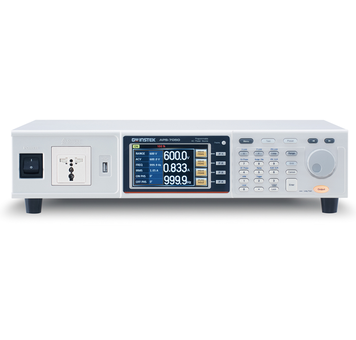

Programovatelný AC napájecí zdroj GW INSTEK APS-7100

Parametry přístroje

• výstupní výkon 1000 VA
• výstupní napětí 310 Vrms
• výstupní proud Irms 8,4 A, Ipeak 33,6 A
• měření Urms, Irms, Ipeak, f
• měření výkonů - P, S účiníku, faktoru výkyvu
• celkové harmonické zkreslení ≤ 0.5 %
• režim sekvencí, simulování
• výstupní průběhy: sinus, rampa, schodová funkce a další
• TFT- LCD 4.3" displej
• reakční doba < 100 µs
• pracovní teplota 0 - 40 °C
• ARB mód
• nadproudová, OPP ochrana
• ochrana proti přehřátí
• komunikační rozhraní USB, LAN / GPIB, RS 232 (volitelně)
• rozměr 430 x 88 x 400 mm
• váha 24 kg

Balení obsahuje

• programovatelný napájecí zdroj GW INSTEK APS-7100
• manuál na CD ROM
• napájecí kabel
• testovací vodič GTL-123

Řada programovatelných AC napájecích zdrojů GW INSTEK APS-7050, APS-7100

Řada AC programovatelných APS-7000 pracuje jako zdroj s výstupním napětím až 310 Vrms, nebo jako měřicí přístroj.

APS-7000 může změřit napětí rms, proud rms / peak, frekvenci, ale i činný a zdánlivý výkonu, účiník a činitele výkyvu.
Pro přesnější měření je zdroj vybaven čtyřmi přepínatelnými proudovými rozsahy.

Zdrojem lze generovat různé průběhy, jako jsou sinus, rampová, schodová a další funkce.

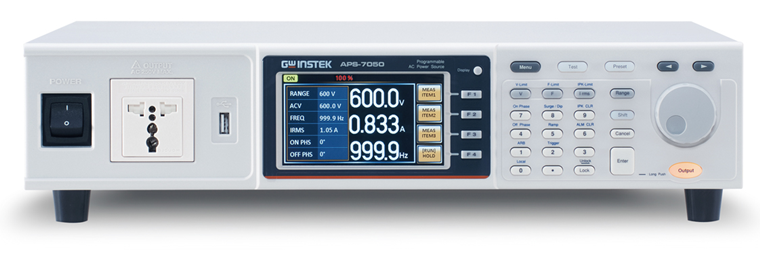

Na přední straně programovatelného AC zdroje APS-7000 se nachází 4.3" TFT LCD displej s přehledně poskládaným ovládacím panelem.

Do paměti přístroje lze uložit 20 programových nastavení, 10 slouží pro nastavení tlačítek a 10 pro sekvenční a simulační režim. Díky funkci SURGE/DIP lze výstup přesně časově nastavit, funkce RAMP nastaví náběžnou a sestupnou hranu napětí ze zdroje.

V simulačním režimu je možné zkoušet rychlé napěťové změny a výpadky napětí, sekvenční režim slouží k vygenerování přesného sinusového signálu dle zvolených parametrů.

Aplikací LabVIEW je možné programovatelný zdroj APS-7000 ovládat dálkově.
