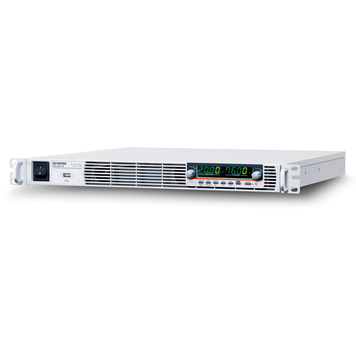

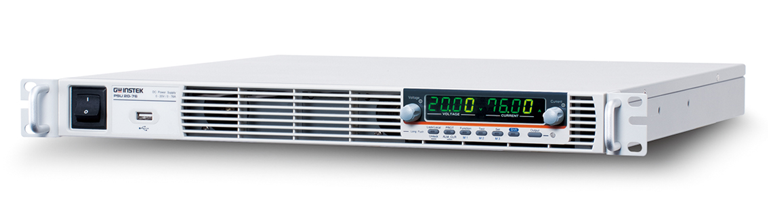

Programovatelný DC zdroj GW INSTEK PSU 12,5-120

Dostupnost:	2-3 týdny
Návod:	AJ
Záruka:	24 měsíců

Programovatelný stejnosměrný zdroj GW INSTEK PSU 12,5-120, výkon 1500W, napětí 12,5V, proud 0 – 120A, sériové / paralelní řazení zdrojů, funkce CC / CV, nastavitelná rychlost přeběhu, nadproudová/ přepěťová/ tepelná ochrana, komunikační rozhraní USB, LAN, RS-232 & 485, GPIB, LabVIEW ovládací aplikace.

Návod pouze v AJ

Parametry přístroje

výstupní napětí 0 - 12,5 V
výstupní proud 0 - 120 A
výstupní výkon 1500 W
napěťová přesnost 0.05 % + (mV) 6,25 mV
proudová přesnost 0.2 % + (mA) 120mA
napěťová rozlišení 0.4 mV
proudové rozlišení 4 mA
sériové / paralelní spojování zdrojů
nastavitelná rychlost přeběhu
funkce konstatního proudu (CC) / konstatního napětí (CV)
pracovní teplota 0-50°C
komunikační rozhraní USB, LAN, RS-232 & 485, GPIB
rozměr 423 x 43.6 x 447.2 mm
váha 8.7kg

Balení obsahuje

programovatelný zdroj GW INSTEK PSU
CD s programovacím manuálem
rychlý průvodce ovládání
kryt výstupních svorek
LabVIEW ovladač (stažení z offic webu)
návod pouze v anglickém jazyce
záruka 36 měsíců

Použití

laboratoře a školní výuka
testování kvality a chyb přístrojů
výzkum

Řada programovatelných DC zdrojů GW INSTEK PSU

Řada programovatelných DC zdrojů PSU firmy GW INSTEK obsahuje 5 modelů o napěťovém rozsahu 6 - 60V a výkonu až 1520W.
Jednotlivé přístroje lze paralelně (max 4) a sériově (max 2) spojovat pro dosažení větších výstupních proudů nebo napětí.

sériové řazení			paralelní řazení
	1 zdroj	2 zdroje	1 zdroj	2 zdroje	3 zdroje	4 zdroje
model
PSU 6 - 200	6 V / 200 A	12 V / 200 A	6 V / 200 A	6 V / 400 A	6 V / 600 A	6 V / 800 A
PSU 12.5 - 120	12.5 V / 120 A	25 V / 120 A	12.5 V / 120 A	12.5 V / 240 A	12.5 V / 360 A	12.5 V / 480 A
PSU 20 - 76	20 V / 76A	40 V / 76 A	20 V / 76A	20 V / 152A	20 V / 228 A	20 V / 304 A
PSU 40 -38	40 V / 38 A	80 V / 38 A	40 V / 38 A	40 V / 76 A	40 V / 114 A	40 V / 152 A
PSU 60 - 25	60 V / 25 A	120 V / 25A	60 V / 25 A	60 V / 50 A	60 V / 75 A	60 V / 100 A

Díky funkci řízení napětí CV a proudu CC lze nastavit nejvyšší dovolenou hodnotu výstupu a tím je přopojené zařízení ochráněno před napěťovým nárazem a poškozením. Výchozí pracovní režim je CV mód.

Nadproudová a přepěťová ochrana je nastavitelná v rozsahu od 10 do 110% (výchozí) jmenovité hodnoty.

Pomocí aplikace LabVIEW lze ovládat GW INSTEK PSU dálkově a stáhnout naměřená data do počítače.
