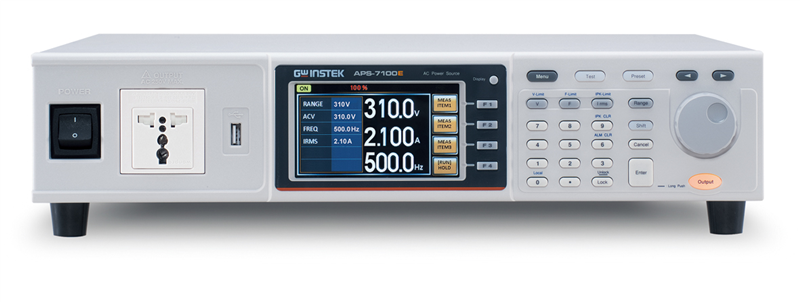

Programovatelný AC napájecí zdroj GW Instek APS-7100E

    Programovatelný AC napájecí zdroj GW Instek APS-7100E
    Programovatelný AC napájecí zdroj GW Instek APS-7100E
    Dostupnost:2-3 týdny
    Návod:AJ
    Záruka:24 měsíců
    Napájecí zdroj s výstupním výkonem 1000 VA, výstupní efektivní napětí až 310 V, efektivní proud až 8,4 A. frekvence 45 – 500 Hz a činitel harmonického zkreslení ≤ 0,5 %. Měření efektivní hodnoty napětí a proudu, měření frekvence, výkonu a účiníku a amplitudy proudu. 4.3\" LCD displej, 10 programovatelných nastavení, OCP, OVP, teplotní ochrana.
    EN
    Návod pouze v AJ
    61 340 Kč bez DPH74 221,40 Kč vč. DPH

    Parametry přístroje

    • Výstupní výkon 1000 VA
    • Efektivní hodnota výstupního napětí 0-310 Vrms, rozsah 155 / 310 Vrms
    • Efektivní hodnota výstupního proudu až 8,4 A
    • Špičková hodnota výstupního proudu až 33,6 A
    • Výstupní frekvence 45 - 500 Hz
    • Měření Urms, Irms, Ipeak, frekvence, výkonu a účiníku
    • Celkové harmonické zkreslení ≤ 0.5 %
    • TFT LCD 4.3" displej
    • Reakční doba < 100 µs
    • Pracovní teplota 0 - 40 °C
    • Ochrany OVP, OCP
    • Ochrana proti přehřátí
    • Rozměry 430 x 88 x 560 mm, hmotnost 38 kg

    Obsah balení

    • CD s uživatelským návodem
    • Napájecí kabel
    • Testovací vodiče GTL-123

    Napájecí programovatelný střídavý zdroj GW Instek APS-7100E

    Vysoce stabilní střídavý zdroj APS-7100E s maximálním výkonem 1000 VA a činitelem harmonického zkreslení ≤ 0,5 % představuje vhodné zařízení například pro testování a vývoj spotřební elektroniky a elektroniky v automobilovém průmyslu. Přístroj umožňuje měření 6 veličin - efektivního napětí Vrms, efektivního proudu Irms, amplitudu proudu Ipk, frekvence (F), výkonu (W), a účiníku (PF).

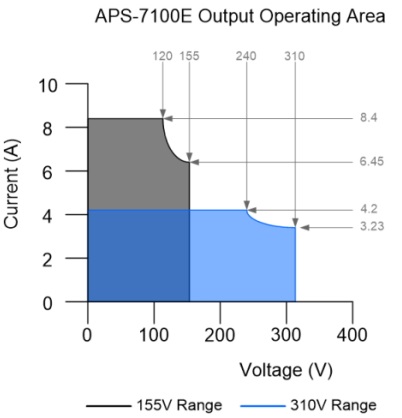

    pracovni oblast zdroje APS-7100E

    Obrázek 1: pracovní oblast střídavého zdroje APS-7100E

    Ovládací panel

    Zdroj APS-7100E nabízí snadné uživatelské rozhraní v podobě ovládacích tlačítek a 4,3" LCD displeje. Při měření jsou hodnoty zobrazeny ve standardním nebo jednoduchém módu. Standardní mód zobrazuje jak nastavení zdroje, tak i výsledky měření. Uživatel si pomocí funkčních tlačítek navolí, které měřené veličiny budou zobrazeny. V jednoduchém módu je zobrazeno všech 6 měřených veličin zároveň.

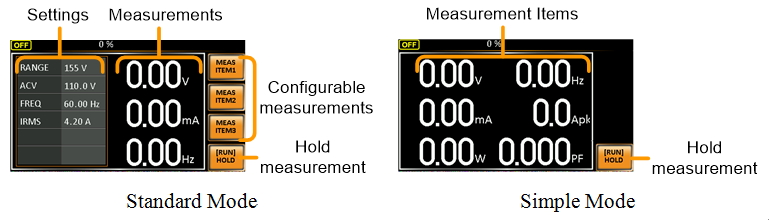

    control panel modes APS-7100E

    Obrázek 2: Standardní a jednoduchý mód zobrazení

    Testovací režim

    APS-7100E poskytuje nejen stabilní AC napájecí zdroj, ale také testovací mód, ve kterém lze simulovat náhlý výpadek proudu, nárůst nebo pokles napětí, a abnormality ve frekvenci. Test může být prováděn samostatně nebo cyklicky. Každý test se skládá z 6 fází, které definují průběh testu.

    testovaci rezim APS-7100E

    Obrázek 3: průběh simulace poklesu napětí s vyznačenými fázemi testu
