Programovatelná elektronická zátěž GW Instek PEL-3032E

Parametry přístroje

• Výkon 300 W
• Rozsah napětí 2,5 - 500 V (max. rozlišení 1 mV)
• Rozsah proudu 0 - 15 A (max. rozlišení 50 µA)
• Nastavitelná doba náběhu maximálně 2,5 A/µs
• Statický, dynamický a sekvenční režim
• Pracovní režimy CC, CV, CR, CP, CC+CV, CR+CV, CP+CV
• Režimy ochrany OVP, OCP, OPP, OTP, RVP, UVP
• Funkce Soft start - nastavení doby náběhu
• Funkce Remote sense - kompenzace úbytku napětí na přívodních vodičích
• Funkce Timer - měření času a odpojení po nastavené době
• Automatizovaný test baterií, automatizovaný test ochrany OCP (přetížení proudu) a OPP (přetížení výkonu)
• Analogový vstup pro řízení napětím/odporem
• Podpora nastavení spouštění (Trigger IN / Trigger OUT)
• 3,5" LCD displej
• Rozhraní USB, GPIB (volitelné)
• Rozměry 214 x 124 x 401 mm, hmotnost cca. 7,5 kg

Obsah balení

• CD s uživatelským manuálem
• Napájecí kabel
• Přívodní kabely GTL-105A

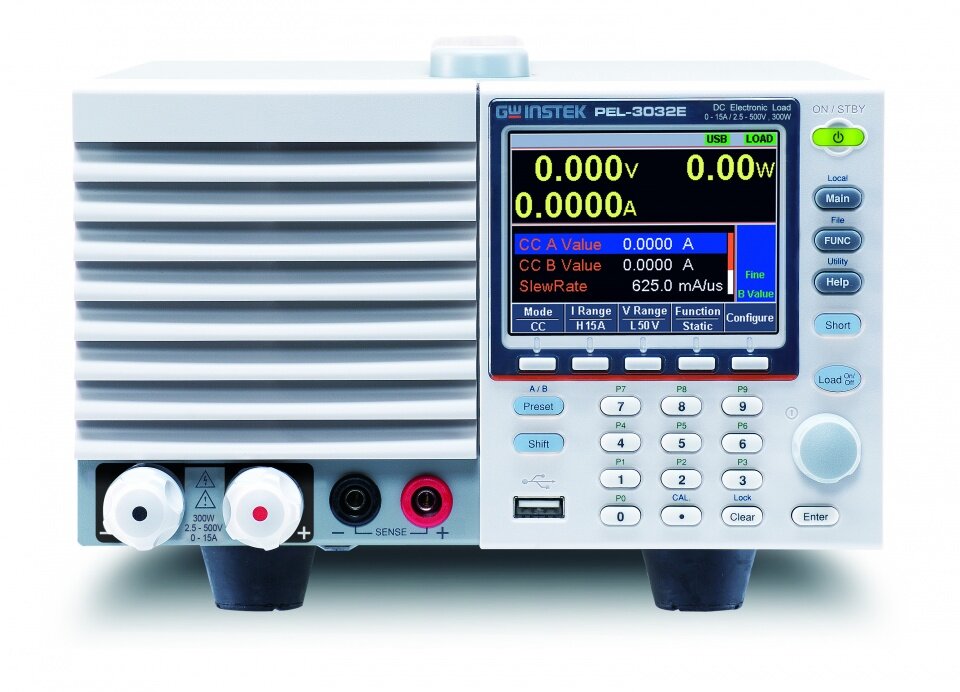

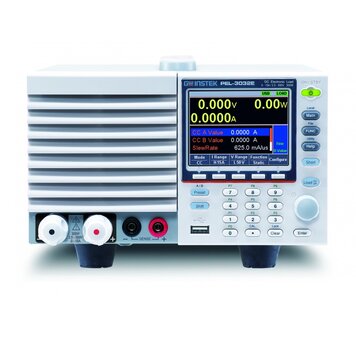

Elektronická zátěž GW Instek PEL-3032E

Programovatelná jednokanálová stejnosměrná zátěž GW Instek PEL-3032E je vhodná pro měření a testování zařízení s výkonem do 300 W, jako například nabíječky, napájecí adaptéry a baterie. Minimální nastavitelný proud zátěže je 60 mA.

Zátěž má 7 pracovních režimů. Základní režimy jsou režim konstantního proudu CC, režim konstantního napětí CV, režim konstantního odporu CR a režim konstantního výkonu CP. Z těchto 4 jsou odvozeny další 3 pracovní režimy - CC+CV, CR+CV, CP+CV. Výhodou PEL-3032E u kombinovaných režimů je plynulé přepnutí režimů - nedojde k přerušení v odebíraném proudu.

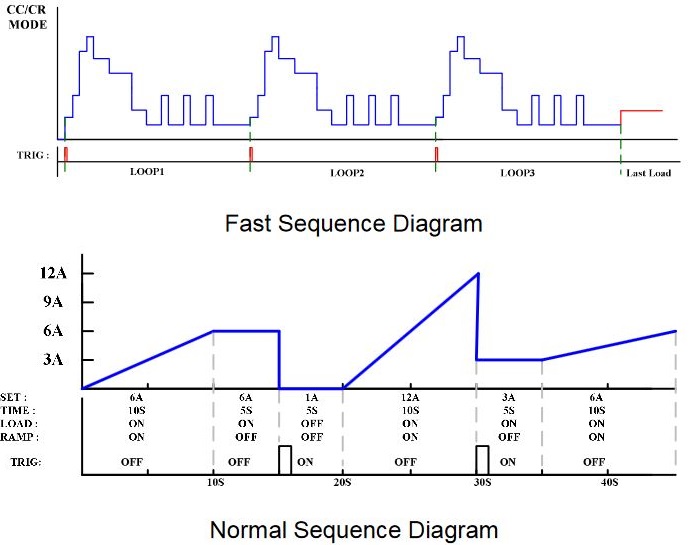

PEL-3032 nabízí 3 režimy testování. Statický režim umožňuje testovat zařízení s jedinou nastavenou podmínkou. V dynamickém režimu dochází k přepínání mezi dvěma nastavenými podmínkami. Sekvenční režim umožňuje spojit podmínky do sekvence v módu fast (1 sekvence, 1000 kroků, až 25 µs/krok) nebo v módu normal (10 sekvencí, 1000 kroků, až 1 ms/krok).

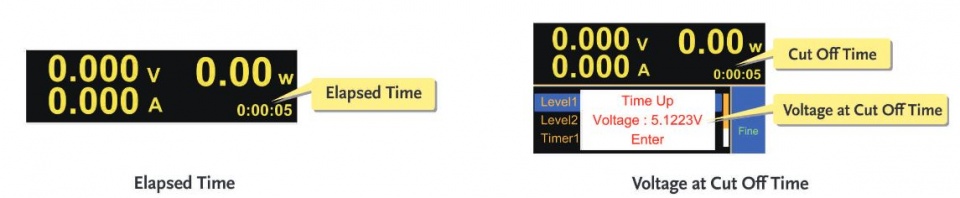

Funkce Soft start umožňuje nastavení doby náběhu zátěže. Maximální strmost náběhu je 2,5 A/µs. Funkce timer pracuje ve 2 režimech - v prvním režimu měří uplynutý čas od aktivace zátěže, v druhém režimu dojde k vypnutí zátěže po uplynutém čase.

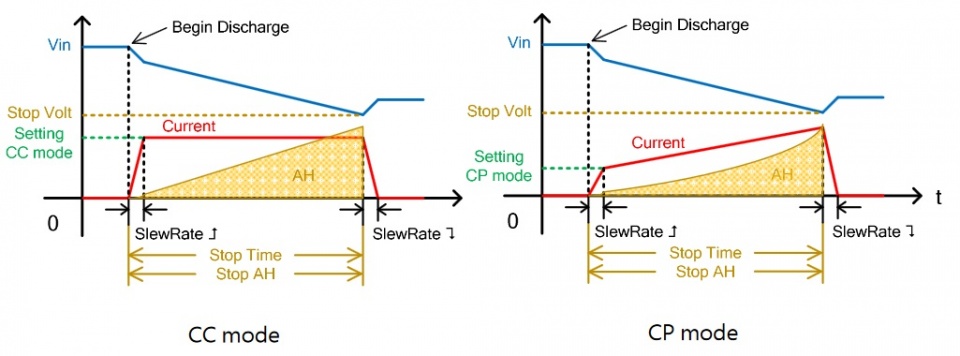

Automatizovaný test vybíjení baterií slouží k testování kapacity baterií. Je možné nastavit různé podmínky pro vybíjení - vybíjení probíhá v CC, CR nebo CP módu.

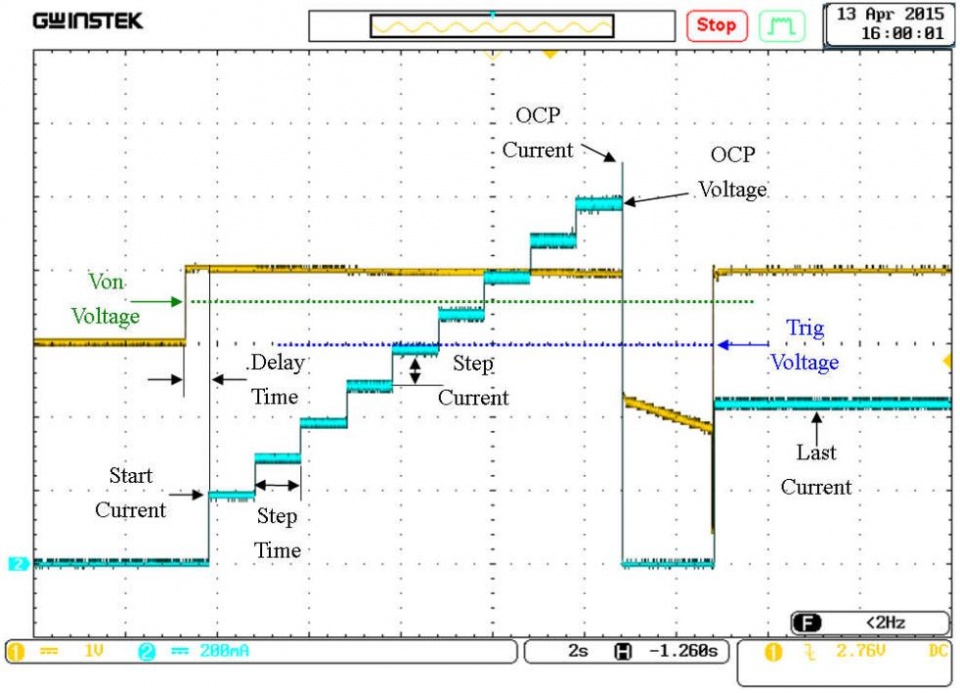

Automatizovaný test OCP (over current protection - ochrana přetížení proudu) a OPP (overpower protection - ochrana přetížení výkonu) slouží k testování správné funkce OCPa OPP ochrany u zařízení. Při testování dochází k inkrementálnímu zvyšování proudu v nastaveném rozsahu, a lze snadno změřit, kdy dojde k aktivaci ochrany.

Ovládání zátěže usnadňuje přední panel s tlačítky a přehledný 3,5" LCD displej. Analogový vstup pro řízení externím napětím / odporem lze využít k integraci PEL-3032E do testovacího řídicího systému. Zařízení podporuje rozhraní USB a volitelně i GPIB.
