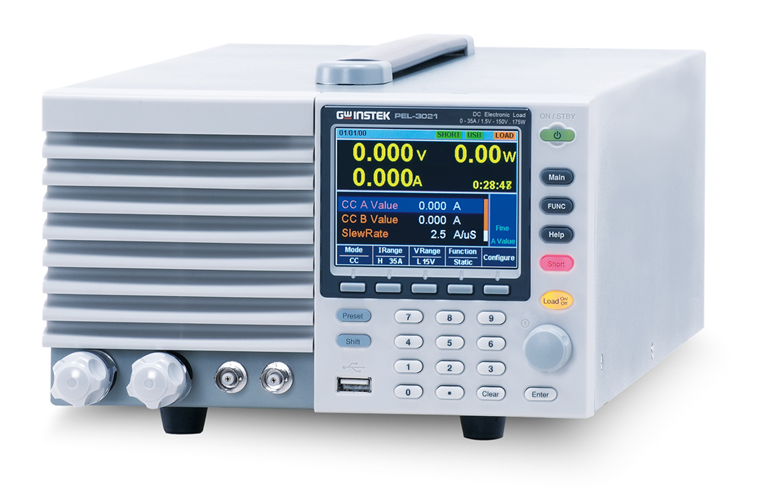

Elektronická zátěž GW INSTEK PEL - 3021

Dostupnost:	> jak 3 týdny
	Poslat dotaz
Návod:	AJ
Záruka:	24 měsíců

Elektronická zátěž PEL – 3021 firmy GW INSTEK, DC napětí 1.5-150V, frekvence 0.0166 Hz – 20 kHz, konstantní režimy CC, CV, CR, CP, CC+CV, CR+CV, CP+CV, možnost paralelního spojení zdrojů, Go/ No GO, TIMER funkce, nastavitelná OCP,OVP,OPP, UVP, paměť pro 100 nastavení, komunikační rozhraní USB, RS-232, GPIB (volitelně).

Návod pouze v AJ

Parametry přístroje

DC napětí 1.5 - 150V
Proud 0-35 A
Výkon 175 W
frekvence 0.0166 Hz - 20 kHz
režimy CC, CV, CR, CP, CC+CV, CR+CV, CP+CV
paralelní řazení modulů
možnosti spojení více zátěží do systému (max 9,45W)
nastavitelná doba přeběhu max 16A/µs
Go/ No Go, TIMER funkce
funkce sekvencí, zkratu
kompatibilita příkazů s přístrojem Kikusui PLZ-4W
nastavitelná OCP,OVP,OPP, UVP ochrana
paměť pro 100 nastavení
3.5" TFT LCD displej
komunikační rozhraní USB, RS-232, GPIB (volitelně)
rozměr 214.5 x 124 x 400 mm
váha 6kg

Balení obsahuje

elektronickou zátěž PEL-3021
CD s uživatelským manuálem
napájecí kabel, propojovací kabel GTL-255
ochranný kryt, izolační folie

Řada elektronických DC zátěží GW INSTEK PEL-3000

Přístroje jsou vyráběny s jedním kanálem. Napěťový rozsah celé série zátěží je 1.5 - 150V, výkonový se pohybuje od 175W až do 9450 W u nejvýkonnějšího modelu. Nastavitelný frekvenční rozsah PEL- 3000 je až 20 kHz.

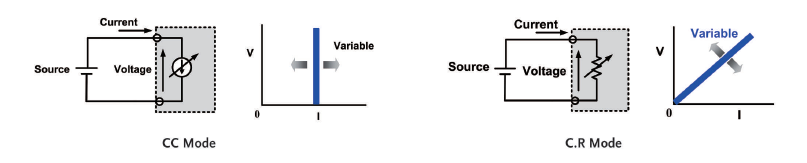

Elektronickou DC zátěž GW INSTEK PEL-3021 je možné nastavit do sedmi pracovních režimům - konstantní proud, napětí, výkon, odpor a jejich kombinace CC+CV, CR+CV, CP+CV.
Díky těmto režimům lze zátěž nastavit přesnými parametry tak, aby vyhovovala pro požadovaný test.

Statická funkce zajistí neměnnost zátěže k testování stabilit zdrojů.
Dynamickou funkcí nastavíme potřebnou velikost výstupu, čas a dobu přeběhu pro testování mezi 2 a více nastavenými úrovněmi.

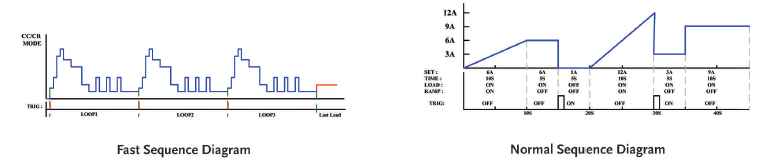

Sekvenční režim rozdělí signál na jednotlivé kroky. Dělí se na FAST a NORMAL podle nastaveného času testovaní.
