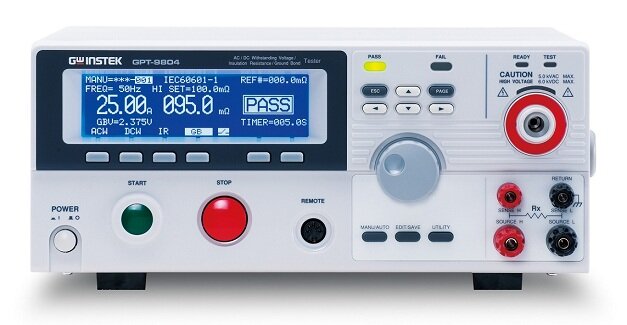

Tester elektrické bezpečnosti GW Instek GPT-9804

Technické parametry

• Test AC napětím 0,1 až 5 kV, max. 40 mA
• Test DC napětím 0,1 až 6 kV, max. 10 mA
• Test izolačního odporu 50 V - 1000 V DC
• Rozsah měření odporu 1 MΩ až 9500 MΩ
• Test odporu PE vodiče, rozsah měření 0 - 650 mΩ, proud 3 - 30 A AC
• Rozlišení 1 µA pro měřící proud, 2 V pro nastavení napětí
• PWM zesilovač pro dosažení energetické účinnosti a spolehlivého testování
• Funkce spínání při průchodu nulou
• True RMS měření proudu
• Nastavení spodního a horního limitu proudu
• Detekce oblouku
• Nastavitelný čas náběhu (0,1 s až 999,9 s)
• Funkce bezpečnostního blokování (Interlock)
• Režim testování manuální/automatický
• Modrý bodový LCD displej 240 x 64 bodů

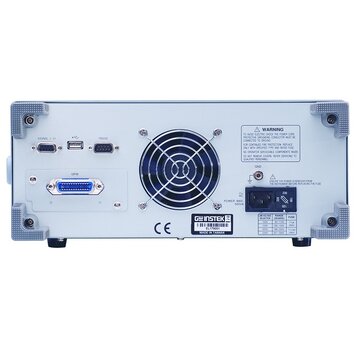

• Rozhraní: RS-232, USB, I/O, GPIB (volitelné)
• Rozměry 350 x 150 x 460 mm
• Hmotnost přibližně 19 kg

Obsah balení

• GW Instek GPT-9804
• Napájecí kabel
• Interlock klíč
• Konektor pro externí ovládání (start a stop)

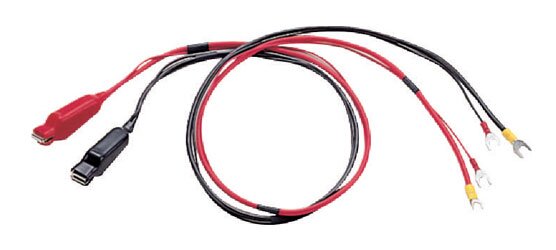

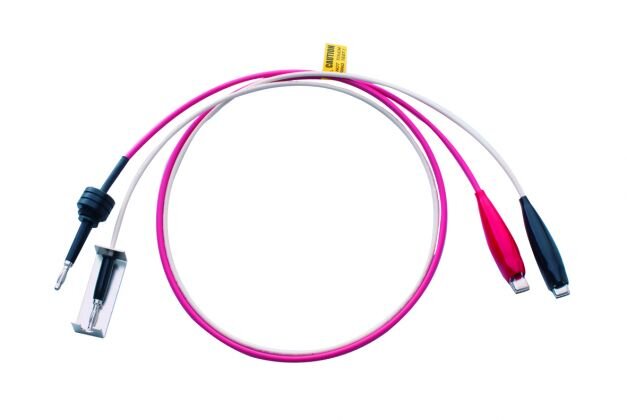

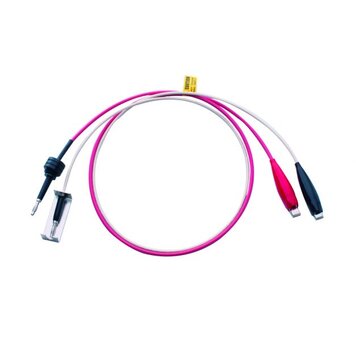

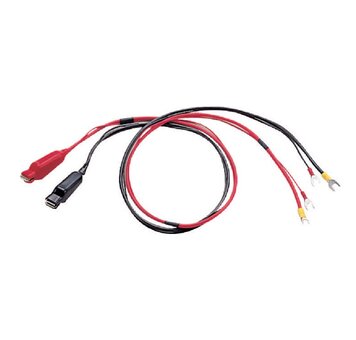

• Testovací vodič GTL-115

K testerům elektrické bezpečnosti dále nabízíme konzultace, návrh, projekt, oživení, a záruční i pozáruční servis VN testovacích systémů dle požadavku zákazníka.

• Plně automatické nebo poloautomatické systémy.
• Bezpečnostní boxy upravené na míru testovaného produktu.
• Doplňkový sortiment: majáky, izolační podložky, bezpečnostní bariéry, simulátory chybového testu, čtečky čárového kódu a další...
• Vlastní SW řešení s možností integrace do stávajících systémů zákazníka.

Pro více informací nás kontaktujte.

GPT-9804 je kombinovaný tester elektrické bezpečnosti. Umožňuje test AC napětím až 5 kV, DC napětím až 6 kV, test izolace (50 až 1000 V) a test odporu PE vodiče (proud 3 - 30 A AC).Tester splňuje bezpečnostní standardy IEC, EN, UL, CSA, GB, JIS a další.

PWM zesilovač zajišťuje vysokou účinnost a stabilitu napětí. Vysoká účinnost pomáhá udržovat nižší teploty a tím prodlužuje životnost zařízení. PWM zesilovač je odolný proti kolísání napájecího napětí, a zajišťuje stabilitu výstupního napětí +-1 %.

Testovací napětí při AC/DC testu je nastavitelné s krokem 2 V. Měření proudu s rozlišením 1 µA umožňuje měření unikajících proudů. Pro ochranu obsluhy i zařízení je GPT-9804 vybaven bezpečnostními funkcemi.

Mezi tyto funkce patří nastavitelná doba náběhu, nastavení limitů a funkce spínání nulou, test zkratu, funkce bezpečnostního blokování interlock, funkce vypnutí při odchylce napětí (k vypnutí dojde automaticky do 150 µs). Po ukončení testu dojde do 200 ms k vybití zařízení.

K přehledné indikaci stavu zařízení slouží LED diody a bodový LCD displej. Na displeji jsou zobrazeny údaje o testovacích podmínkách, měřené hodnoty a výsledky testu. LED diody barevně signalizují další údaje, například vysoké napětí na výstupu.

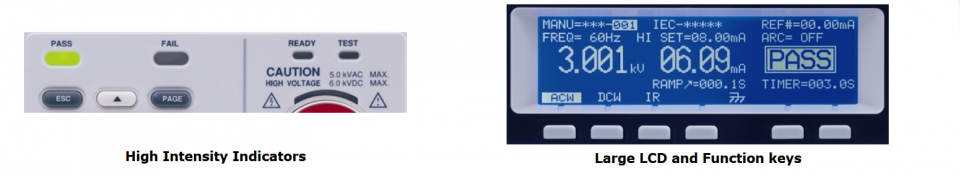

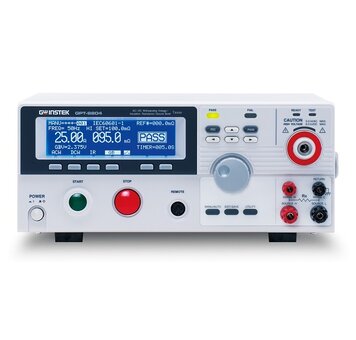

Obrázek 1: LCD displej a indikační diody

Testování může být prováděno v manuálním nebo automatickém režimu. K dispozici je paměť pro 100 testovacích nastavení. Uložené nastavení mohou být propojeny do sekvence automatických testů. Řada podporuje rozhraní RS-232, USB, I/O, GPIB (volitelné)

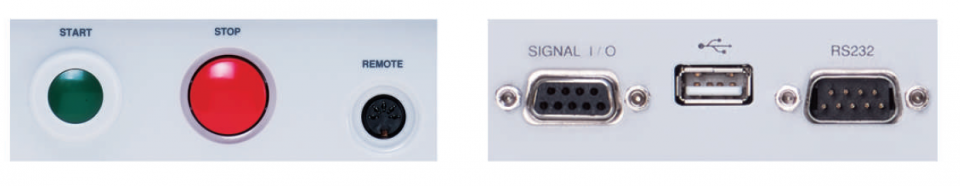

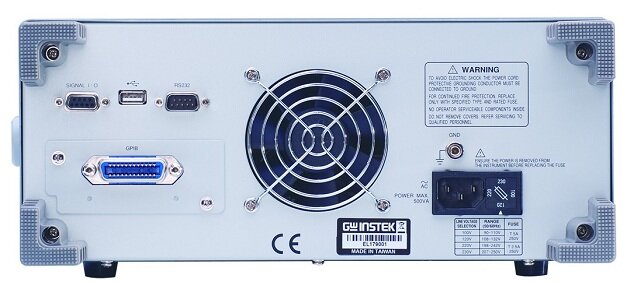

Obrázek 2: Vzdálené ovládání a komunikační rozhraní
