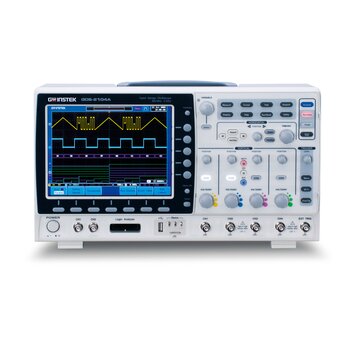

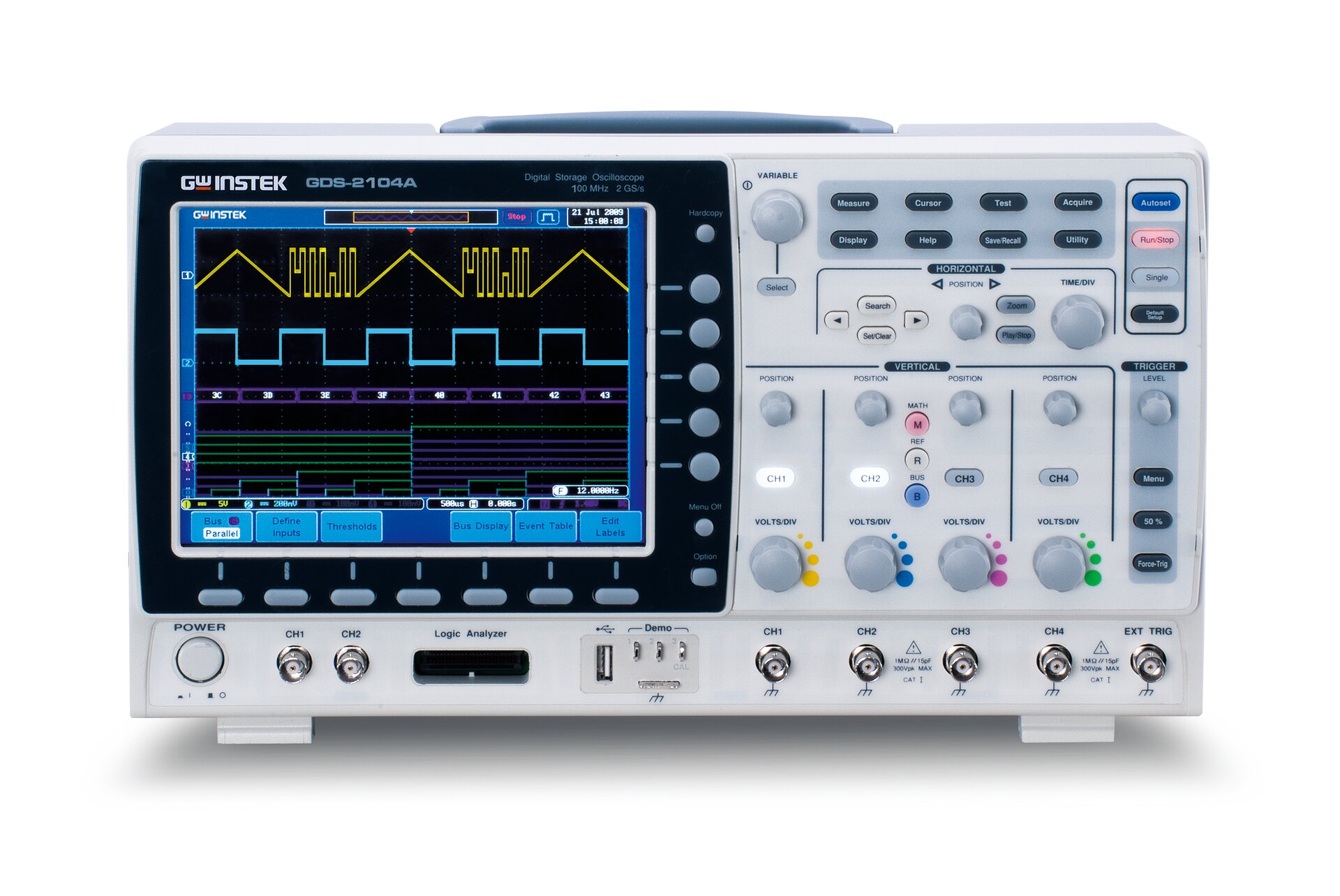

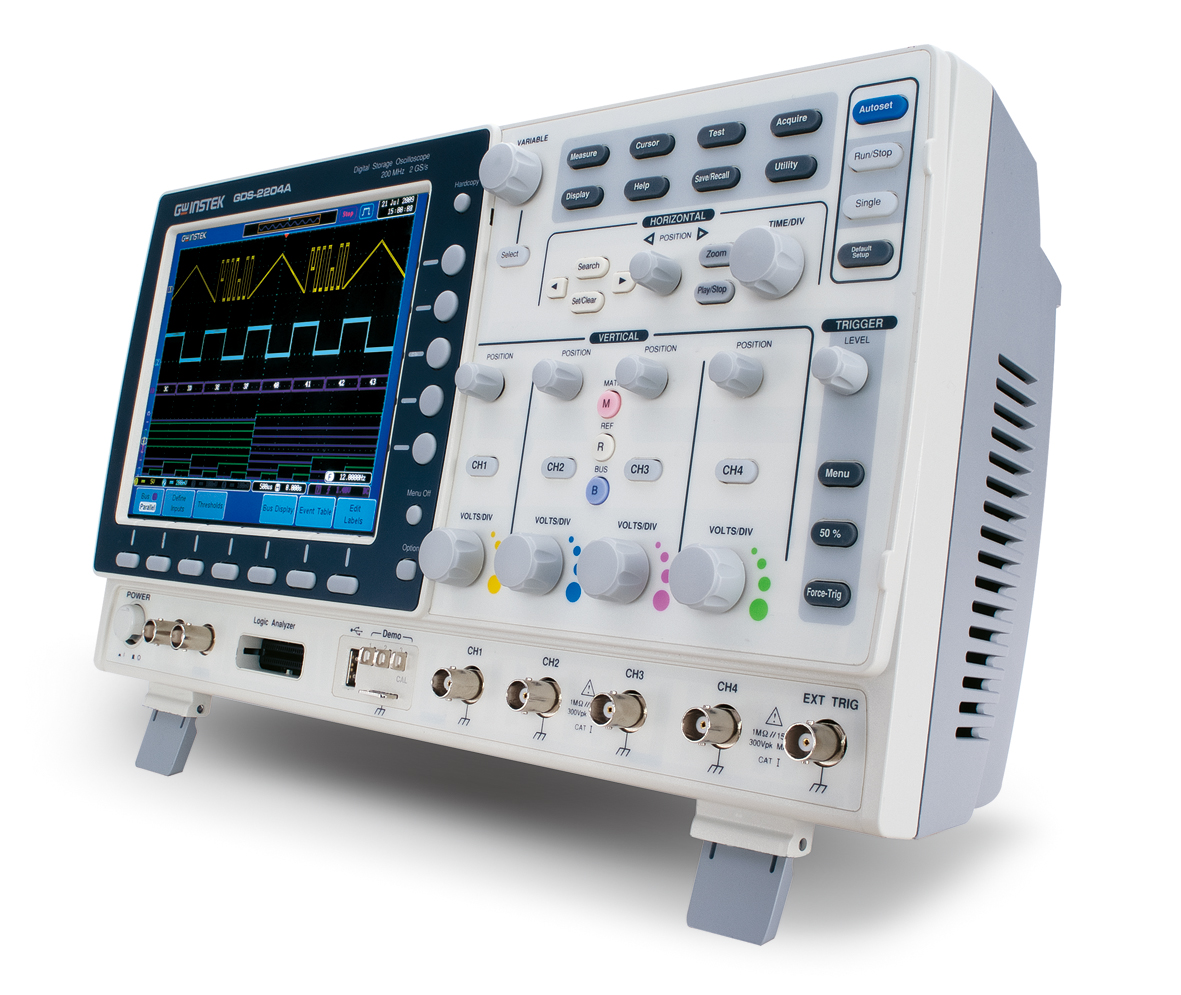

Osciloskop GW Instek GDS-2204A

    Dostupnost:> jak 3 týdny
      Poslat dotaz
    Návod:AJ
    Záruka:24 měsíců

    Čtyřkanálový osciloskop , šířka pásma 200 MHz, vzorkování až 2 GSa/s, 2M bodů vnitřní paměti, VPO, obnovovací frekvence až 80 000 průběhů/s, barevný 8" LCD displej 800x600, 36 měřicích funkcí, USB. Volitelně: logický analyzátor (8 nebo 16 kanálů), rozhraní GPIB/LAN/SVGA nebo 2-kanálový generátor funkcí 3 MHz.

    EN
    Návod pouze v AJ
    60 060 Kč bez DPH72 672,60 Kč vč. DPH

    Parametry přístroje

    • počet kanálů 4
    • šířka pásma 200 MHz
    • vzorkovací frekvence až 2 GSa/s
    • 2 miliónů bodů vnitřní paměti
    • VPO (Visual Persistence Oscilloscope) technologie dosvitu, informace o amplitudě, čase a intenzitě každého bodu průběhu
    • obnovovací frekvence až 80 000 průběhů/s
    • rozlišení 8 bitů
    • vertikální měřicí rozsah 1 mV až 10 V/dílek
    • horizontální měřicí rozsah 1 ns až 100 s/dílek
    • 36 automatických měření
    • funkce Go/NoGo pro testování a výstupní kontrolu ve výrobě
    • trigger Edge, Pulse Width, Video, Pulse Runt, Rise & Fall, Alternate, Time out, Event-Delay, Time-Delay; volitelně trigger sériových sběrnic a jejich dekódování
    • matematické funkce +, -, x, FFT, FFTrms, Zoom FFT
    • režim X-Y
    • 8" TFT LCD displej 800x600 bodů, podsvícení LED
    • rozhraní USB
    • zdarma software FreeWave pro ovládání osciloskopu a přenosu dat, ovladače pro LabView, ovladače pro USB



    Balení obsahuje

    • osciloskop GDS-2204A
    • napájecí kabel 220 V
    • 4x sonda GTP-250A-2, 250 MHz, přepínatelná 10:1/1:1



    Volitelné příslušenství:

    • DS2_LAN - modul rozhraní Ethernet a výstup SVGA
    • DS2-GPIB - modul rozhraní GPIB
    • DS2-FGN - modul 2-kanálového DDS funkčního generátoru 3 MHz, sinus, trojúhelník obdélník
    • DS2-08LA - modul 8-kanálového logického analyzátoru a 8-kanálová sonda GTL-08A, vzorkování 500 MSa/s, šířka pásma 200 MHz, délka záznamu maximálně 2 M bodů, trigger Edge, Pattern, Width, Serial bus (I2C, SPI, UART), Parallel
    • DS2-16LA - modul 16-kanálového logického analyzátoru a 16-kanálová sonda GTL-16A, vzorkování 500 MSa/s, šířka pásma 200 MHz, délka záznamu maximálně 2 M bodů, trigger Edge, Pattern, Width, Serial bus (I2C, SPI, UART), Parallel
