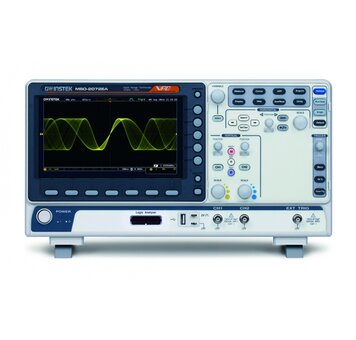

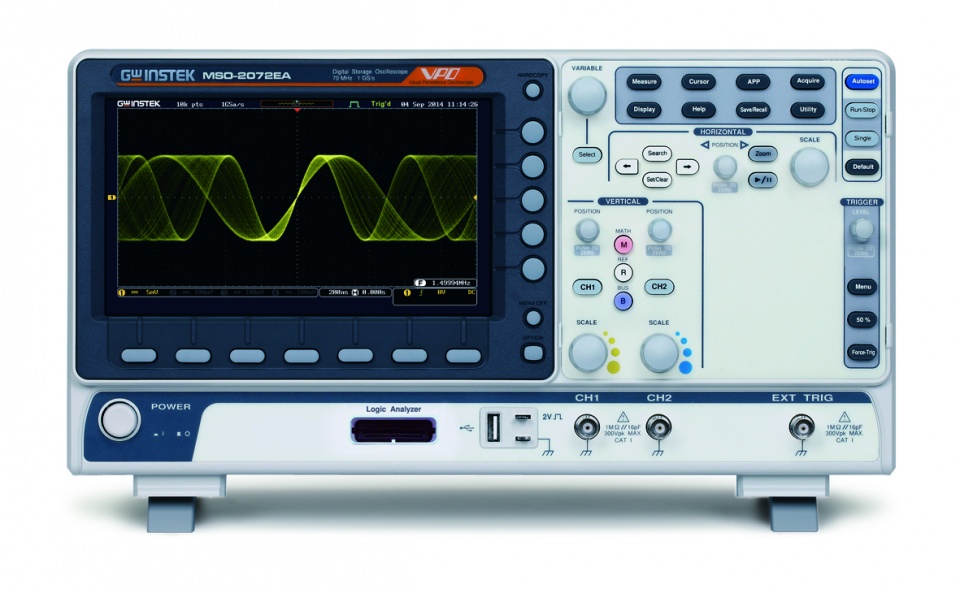

Multifunkční osciloskop GW Instek MSO-2102EA

Dostupnost:	> jak 3 týdny
	Poslat dotaz
Návod:	AJ
Záruka:	24 měsíců

Výkonný dvoukanálový osciloskop MSO-2102EA se zabudovaným 16 kanálovým logickým analyzátorem a dvoukanálovým 25 MHz funkčním generátorem. Šířka pásma osciloskopu DC - 100 MHz, vzorkování 1 GSa/s, vnitřní paměť až 10 M bodů na kanál, vertikální rozsah 1 mV – 10 V, rozlišení 8 bitů. Více než 30 měřících funkcí, LCD 8“ displej, komunikační rozhraní USB, Ethernet, Go-NoGo BNC.

Návod pouze v AJ

Technické parametry

Model	MSO-2102EA
Počet kanálů	2+ext
Šířka pásma	DC - 100 MHz
Doba náběhu	3,5 ns
BW limit	20 MHz
Parametry osciloskopu
Vert. rozlišení	8 bitů, 1 mv - 10 V/div
Vazba	AC, DC, GND
Zpracování signálu	+, -, x, ÷, FFT, FFTrms, volitelný výraz
FFT okna	Obdélníkové, Hamming, Hanning, Blackman-Harris
Rozlišení časové základny	1 ns/div - 100 s/div (1 - 2 - 5)
Pre-trigger	10 div maximum
Post-trigger	2 M div maximum
Stabilita časové základny	+- 50 ppm pro interval > 1 ms
Real Time vzorkování	max. 1 GSa/s
Režimy sběru dat	normal, průměr (2 - 256 vzorků), single, peak detekce (typicky 2 ns), pamět 10 M bodů na kanál
Spouštění
Zdroj	CH1, CH2, CH3, CH4, Line, Ext (ext pouze u dvoukanálových modelů)
Režim spouštění	Auto, Normal, Single
Typ spouštění	Hrana, šířka pulsu, video, runt pulse, náběžná & sestupná hrana, zpozdění, timeout
Vazba	AC, DC, potlačení NF, potlačení VF, potlačení šumu
Kurzory a měření
Kurzory	Amplituda, čas, dostupné ohraničení (gating)
Automatické měřící režimy	36 Módů - Pk-Pk, max, min, amplituda, high, low, střední hodnota, RMS, plocha, frekvence, perioda, doba náběhu a sestupu, fáze atd.
Parametry logického analyzátoru
Vstupní kanály	celkem 16 kanálů, D0 - D15
Šířka pásma	200 MHz
Pamět záznamu	10 M bodů na kanál
Vzorkování	1 GSa/s na kanál
Spouštění	Hrana, šířka pulzu, pattern, dekódování sběrnic I2C, SPI, UART (RS232/422/485), CAN, LIN
Maximální vstupní napětí	+40 V
Parametry funkčního generátoru (pouze u modelů MSO-2000EA)
Počet kanálů	2
Vzorkování	200 Msa/s
Vertikální rozlišení	14 bitů
Frekvenční rozsah	100mHz - 25 MHz
Standardní funkce	Sinus, obdelník, pulz, pila, šum, DC
Volitelné funkce	Sinc, Gaussian, Lorentz, Exponenciální klesání a růst, Haversine, cardiac
Výstupní napětí	20 mVpp - 5 Vpp, HighZ; 10 mVpp - 2,5 Vpp, 50 Ω; rozlišení 1 mV
Obecné parametry
Rozměry	384 x 208 x 127,3 mm; hmotnost cca. 3 kg
Pracovní podmínky	Teplota 0 - 50 °C; vlhkost < 80 % RH, < 41 % RH pro teploty nad 41 °C
Displej	8" LCD 800 x 480 px, obnovovací frekvence 120 000 průběhů/s
