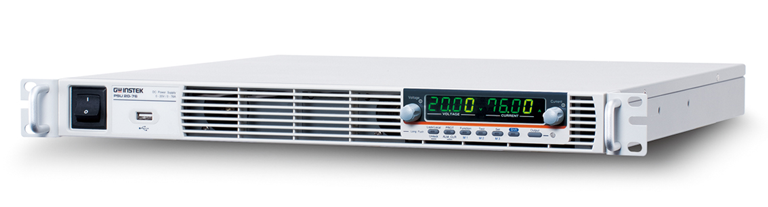

Programovatelný DC zdroj GW INSTEK PSU 20-76

Dostupnost:2-3 týdny
Návod:AJ
Záruka:24 měsíců
Programovatelný stejnosměrný zdroj GW INSTEK PSU 20-76, výkon 1520W, napětí 20V, proud 0 – 76A, sériové / paralelní řazení zdrojů, funkce CC / CV, nastavitelná rychlost přeběhu, nadproudová/ přepěťová/ tepelná ochrana, komunikační rozhraní USB, LAN, RS-232 & 485, GPIB, LabVIEW ovládací aplikace.
EN
Návod pouze v AJ
50 440 Kč bez DPH61 032,40 Kč vč. DPH

Parametry přístroje

  • výstupní napětí 0 - 20 V
  • výstupní proud 0 - 76 A
  • výstupní výkon 1520 W
  • napěťová přesnost 0.05 % + (mV) 10 mV
  • proudová přesnost 0.2 % + (mA) 76mA
  • napěťová rozlišení 0.7 mV
  • proudové rozlišení 2,5 mA
  • sériové / paralelní spojování zdrojů
  • nastavitelná rychlost přeběhu
  • funkce konstatního proudu (CC) / konstatního napětí (CV)
  • pracovní teplota 0-50°C
  • komunikační rozhraní USB, LAN, RS-232 & 485, GPIB
  • rozměr 423 x 43.6 x 447.2 mm
  • váha 8.7kg



Balení obsahuje

  • programovatelný zdroj GW INSTEK PSU
  • CD s programovacím manuálem
  • rychlý průvodce ovládání
  • kryt výstupních svorek
  • LabVIEW ovladač (stažení z offic webu)
  • návod pouze v anglickém jazyce
  • záruka 36 měsíců



Použití

  • laboratoře a školní výuka
  • testování kvality a chyb přístrojů
  • výzkum






Řada programovatelných DC zdrojů GW INSTEK PSU



Řada programovatelných DC zdrojů PSU firmy GW INSTEK obsahuje 5 modelů o napěťovém rozsahu 6 - 60V a výkonu až 1520W.
Jednotlivé přístroje lze paralelně (max 4) a sériově (max 2) spojovat pro dosažení větších výstupních proudů nebo napětí.

sériové řazeníparalelní řazení
 1 zdroj2 zdroje1 zdroj2 zdroje3 zdroje4 zdroje
model
PSU 6 - 2006 V / 200 A12 V / 200 A6 V / 200 A6 V / 400 A6 V / 600 A6 V / 800 A
PSU 12.5 - 12012.5 V / 120 A25 V / 120 A12.5 V / 120 A12.5 V / 240 A12.5 V / 360 A12.5 V / 480 A
PSU 20 - 7620 V / 76A40 V / 76 A20 V / 76A20 V / 152A20 V / 228 A20 V / 304 A
PSU 40 -3840 V / 38 A80 V / 38 A40 V / 38 A40 V / 76 A40 V / 114 A40 V / 152 A
PSU 60 - 2560 V / 25 A120 V / 25A60 V / 25 A60 V / 50 A60 V / 75 A60 V / 100 A



Díky funkci řízení napětí CV a proudu CC lze nastavit nejvyšší dovolenou hodnotu výstupu a tím je přopojené zařízení ochráněno před napěťovým nárazem a poškozením. Výchozí pracovní režim je CV mód.

Nadproudová a přepěťová ochrana je nastavitelná v rozsahu od 10 do 110% (výchozí) jmenovité hodnoty.


Pomocí aplikace LabVIEW lze ovládat GW INSTEK PSU dálkově a stáhnout naměřená data do počítače.
