Funkční generátor GW Instek MFG-2230M

Dostupnost:> jak 3 týdny
  Poslat dotaz
Návod:AJ
Záruka:24 měsíců
Vícekanálový true point-by-point (200 MSa/s, 14 bitů, 16k paměť) funkční generátor MFG-2230M se třemi kanály. CH1 a CH2 s dual channel generováním volitelného (arbitrary) signálu 1 µHz – 30 MHz a funkčním generátorem standardních funkcí (např. sinus, obdélník, pila). Kanál Pulse s nastavitelným pulzním generátorem do 25 MHz. Funkce spouštění (trigger), modulační funkce a měření frekvence. Všechny kanály jsou izolované od země. Rozhraní USB a LAN.
EN
Návod pouze v AJ
12 865 Kč bez DPH15 566,65 Kč vč. DPH

Parametry kanálů CH1 a CH2

  • true point-by-point generátor, vzorkování 200 MSa/s, rozlišení 14 bitů, paměť 16k bodů
  • Frekvence volitelného průběhu 1 µHz - 30 MHz
  • Frekvence funkcí - sinus (max. 60 MHz), obdélník (max. 25 MHz), trojúhelník a pila (max. 1 MHz)
  • Výstup 1 mVpp - 10 Vpp (do 50 Ω), rozlišení 0,1 mV nebo 4 digity, offset ± 5 V
  • Korelované dual channel funkce

Parametry kanálu Pulse

  • Frekvence 1 µHz - 25 MHz
  • Výstup Výstup 1 mVpp - 2,5 Vpp (do 50 Ω), offset ± 1 V
  • Nastavitelná frekvence, střída, trvání náběžné a sestupné hrany

Funkce přístroje

  • 3 výstupní kanály - CH1, CH2, Pulse
  • Generování volitelných (arbitrary) a standardních funkčních průběhů
  • Výstupní kanály izolované od země do 42 V (AC+DC peak)
  • Možnost zadání průběhu ručně, nahráním *.CSV souboru, nebo pomocí zdarma dostupného software AWES
  • Uložení až 10 nastavení přístroje
  • Modulační funkce AM, FM, PM, SUM, PWM, FSK, sweep a burst
  • Měření frekvence 5 Hz až 150 MHz
  • Funkce spouštění (trigger)

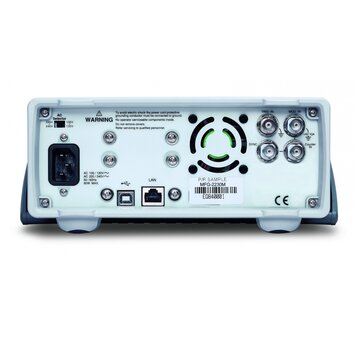

  • Rozhraní USB a LAN
  • 4,3" TFT displej
  • Rozměry 266 x 107 x 293 mm, hmotnost 2,5 kg

Generátor MFG-2230M

MFG-2230M je funkční generátor se 3 výstupními kanály. Tyto kanály jsou CH1 a CH2 pro generování uživatelských průběhů a generování standardních funkcí (na výběr je z 66 uložených funkcí) a kanál s pulzním generátorem s nastavitelnou střídou, frekvencí až do 25 MHz a nastavitelnou dobou trvání nástupné a sestupné hrany.

Generování funguje na principu true point-by-point (200 MSa/s, 100 MHz, rozlišení 14 bitů, 16k paměti), který vylepšuje nedostatky přímé digitální syntézy. Hlavní výhoda je, že nedochází k přeskakování bodů v paměti a menší jitter generovaného signálu.

Jsou dostupné běžné modulační funkce - AM, FM, PM, FSK, PWM a SUM a funkce rozmítání (sweep) a burst. Funkce sweep funguje ve frekvenčním i amplitudovém režimu. Generátor umožňuje měření frekvence v rozsahu 5 Hz - 150 MHz.

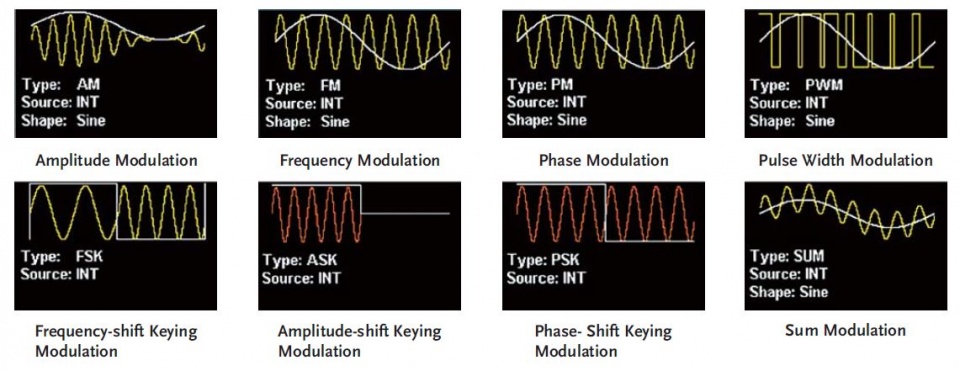

prubehy modulace

MFG-2230M má všechny terminály odizolované od šasi a země, což je výsadou především high-end generátorů. Izolační napětí u kanálů je 42 V (AC peak + DC offset). Toto řešení je ideální pro testování plovoucích obvodů.

Uživatel má možnost zadat průběh signálu ručně pomocí klávesnice a ovládacích prvků na předním panelu přístroje, může využít zadání pomocí souboru *.CSV (generované například v Matlabu nebo Excelu), může použít propojení s osciloskopem pro uložení a nahrání průběhu, nebo využít volně dostupný software AWES pro editaci složitějších průběhů.

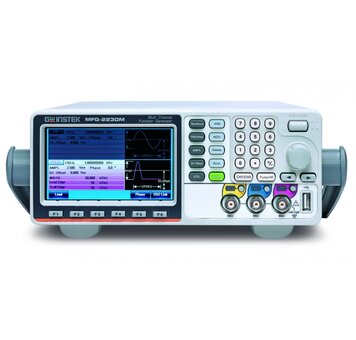

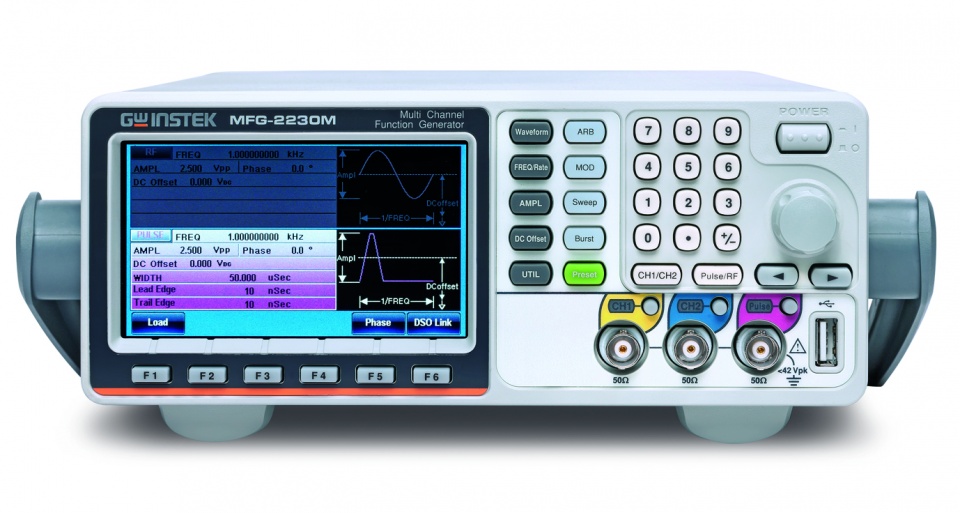

front mfg-2230M
